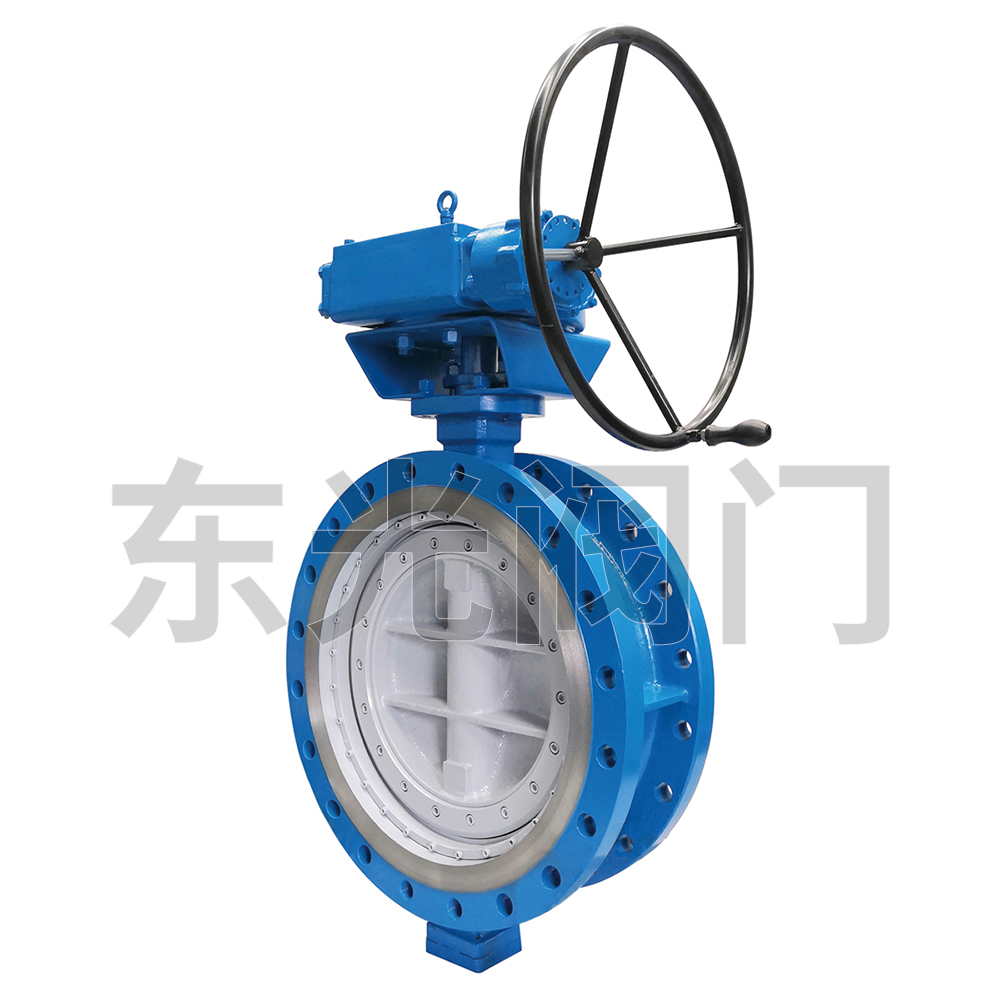

DGYPYSXF硬碰硬雙向蝶閥

一、產品概述：

東光閥門（溫州）有限公司研發新型DGYPYSXF硬碰硬雙向閥品對工況的適用性，使用壽命長等特點。

二、產品說明：

DGYPYSF硬碰硬雙向閥廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。DGYPYSXF硬碰硬雙向閥系列產品，結構采用三維編心原理設計，閥座采用全金屬結構，加工精湛，工藝先進。本產品由閥體、閥芯、全金屬閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

三、產品特點

由于本產品DGYPYSXF硬碰硬雙向閥采用的是三維原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使DGYPYSXF硬碰硬雙向閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：

1、開啟力矩小，靈活方便，省力節能。

2、三維編心結構，使閥芯越關越緊，其密封性能可靠，達到無泄漏。

3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

4、連接結構多樣化：對夾、法蘭、對焊等。

5、DGYPYSXF硬碰硬雙向閥適合在惡劣的工況，比如管線有焊渣，泥漿 , 煤渣, 耐沖刷，耐高溫等等。

6、采用三維密封結構,關閥時閥芯密封面隨著三維位移只有在最后一刻才靠向閥體的密封面,在偏心的作用下,使其閥芯的密封面與閥體的密封面越關越緊,故閥芯的密封面與閥體的密封面得到非常良好緊密接觸,達到非常良好的密封效果, 密封性能可靠;

開閥時, 在偏心的作用下閥芯只需轉過很小的角度， 閥芯的密封面與閥體的密封面就完全脫離開, 閥芯的密封面與閥體的密封面不會產生摩擦,閥門的使用壽命長。

四、DGYPYSXF硬碰硬雙向閥執行標準:

1.設計、制造按照GB/T12238、JB/T8527標準執行。

2.閥門試驗按照GB/T13927、JB/T9092標準執行。

3.閥門的結構長度按照GB/T12221-標準執行。

4.硬碰硬雙向閥型號:DGYPYSXF-1MPa-10MP

五、新老密封比較：

六、工作原理:

DGYPYSXF硬碰硬雙向閥通過各種驅動裝置帶動閥軸旋轉,通過銷軸帶動閥芯在90°范圍內旋轉,使閥芯處于開啟或關閉狀態,從而達到連通或截?cái)嘟刂沟哪康?

七、主要性能規范

八、DGYPYSXF硬碰硬雙向閥主要零件材料

九、閥門的維護與保養:

1、如果閥門長期不動作，則應半年一次閥門的啟閉操作，以檢查閥門動作是否正常。

2、閥門外部應根據閥門的安裝環境一年或兩年進行一次防銹保養處理。

3、每年應定時對驅動器的質量進行一次檢查、檢修，若各項技術指示顯著惡化,則應該更換再使用。

十、閥門的安裝與存放:

1、DGYPYSXF硬碰硬雙向閥應存放于干燥通風的室內, 閥門應處于全關位置, 閥門的兩端用封蓋封閉,搬運和安裝時切勿碰撞敲擊。

2、閥門用于所規定的使用介質、使用的溫度的管道上。切勿超出規定使用。

3、安裝使用前應查看閥門是否異常,

4、安裝前應查看閥門的標識及使用工況是否符合現場的要求。

5、安裝時,應清洗閥門內腔的塵屑及雜物、管道內的氧化層,不允許有任何異物附著,以免影響密封面性能。

6、產品安裝于管路的任意位置,對有介質流向起截流作用的,介質流向應與閥門的箭頭所指示的方向必須一致,以免導致密封泄漏。對有介質流向起截流回流作用的, 介質流向應與閥門的箭頭所指示的方向必須相反。

7、安裝時,請把閥門打開清洗加上潤滑劑,并把閥門關閉后在安裝,以免其他的灰塵或雜物進入閥腔內損壞密封面。

十一、可能出現的問題及解決辦法:

1、密封面泄漏，檢查閥座密封面是否有損傷或污物，若有損傷或污物,應修整或研磨閥座密封面并清除積存在密封面上的污物。檢查閥門是否關到位,如有閥門沒有關到位,請重新關嚴或重新調試。

2、閥桿密封泄漏，請將填料壓蓋螺栓扳緊;如填料壓蓋螺栓扳緊仍然泄漏,卸下執行機構，請更換石墨填料或添加石墨填料。

3、閥體底蓋連接部分發生泄漏時，可能由于連接螺柱松動，應重新均勻的擰緊螺母;也可能是中部墊片失效，則應更換墊片即可。

總結：該DGYPYSXF硬碰硬雙向閥可應用于各種工業領域，是取代中壓閘閥、截止閥、球閥、旋塞閥的理想產品。

DGYPYSXF硬碰硬雙向閥采用新型的“斜置橢圓閥芯徑向動平衡密封結構",可靠地實現了DGYPYSXF硬碰硬雙向閥正反雙向密封零泄漏，適合反向密封要求高的工程。
